QC七大手法指的是在质量管理中常用到的7大工具，由于其简单却极易有效，在企业管理中得到较高的认可，这里介绍的特指旧QC七大手法，即检查表、层别法、柏拉图、因果图、散布图、直方图和控制图。
检查表，又称调查表、核对表、统计分析表，是一种为了便于对数据进行观察、记录、收集和整理而事先设计好的表格。它以简单的数据，用容易理解的方式，制成表格，必要时做上检查记号，并可以对这些数据进行整理统计，作为进一步分析的数据来源。
组成要素:
① 确定检查的项目；
② 确定检查的频度；
③ 确定检查的人员。
实施步骤:
① 确定检查对象；
② 制定检查表；
③ 依检查表项目进行检查并记录；
④ 对检查出的问题要求责任单位及时改善；
⑤ 检查人员在规定的时间内对改善效果进行确认；
⑥ 定期总结，持续改进。
层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。
层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。例如：抽样统计表、不良类别统计表、排行榜等。
实施步骤：
① 确定研究的主题；
② 制作表格并收集数据；
③ 将收集的数据进行层别；
④ 比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

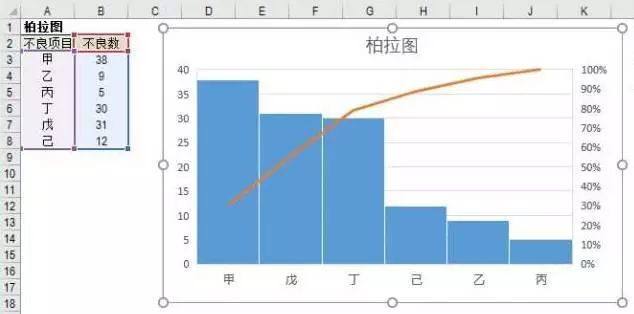

柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。
分类:
① 分析现象用柏拉图：与不良结果有关，用来发现主要问题。
A 品质：不合格、故障、顾客抱怨、退货、维修等；
B 成本：损失总数、费用等；
C 交货期：存货短缺、付款违约、交货期拖延等；
D 安全：发生事故、出现差错等。
② 分析原因用柏拉图：与过程因素有关，用来发现主要问题。
A 操作者：班次、组别、年龄、经验、熟练情况等；
B 机器：设备、工具、模具、仪器等；
C 原材料：制造商、工厂、批次、种类等；
D 作业方法：作业环境、工序先后、作业安排等。
柏拉图的作用:
① 降低不良的依据；
② 决定改善目标，找出问题点；
③ 可以确认改善的效果。
实施步骤:
① 收集数据，用层别法分类，计算各层别项目占整体项目的百分数；
② 把分好类的数据进行汇总，由多到少进行排列，并计算累计百分数；
③ 绘制横轴和纵轴刻度；
④ 绘制柱状图；
⑤ 绘制累积曲线；
⑥ 记录必要事项
⑦ 分析柏拉图
⑧ 要点:
A 柏拉图有两个纵坐标，左侧纵坐标一般表示数量或金额，右侧纵坐标一般表示数量或金额的累积百分数；
B 柏拉图的横坐标一般表示检查项目，按影响程度大小，从左到右依次排列；
C 绘制柏拉图时，按各项目数量或金额出现的频数，对应左侧纵坐标画出直方形，将各项目出现的累计频率，对应右侧纵坐标描出点子，并将这些点子按顺序连接成线。
效果确认的柏拉图制作要决：
① 必须两个柏拉图并排，分为改善前与改善后。
② 收集数据的期间和对象必须一致。
③ 季节性的变化应列入考虑。
④ 对于改善项目以外的要因也要加以注意。

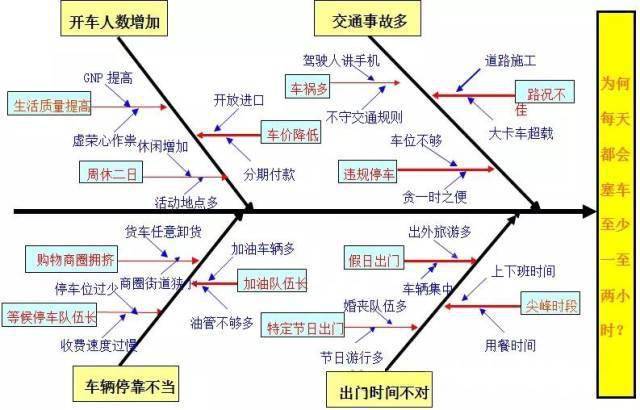

所谓因果图，又称特性要因图，主要用于分析品质特性与影响品质特性的可能原因之间的因果关系，通过把握现状、分析原因、寻找措施来促进问题的解决，是一种用于分析品质特性（结果）与可能影响特性的因素（原因）的一种工具。又称为鱼骨图、石川图。
分类：
① 追求原因型：在于追求问题的原因，并寻找其影响，以因果图表示结果（特性）与原因（要因）间的关系；
② 追求对策型：追求问题点如何防止、目标如何达成，并以因果图表示期望效果与对策的关系。
实施步骤：
① 成立因果图分析小组，3~6人为好，最好是各部门的代表；
② 确定问题点；

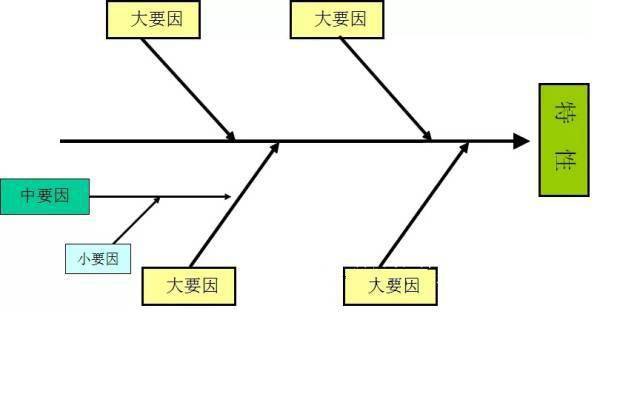

③ 画出干线主骨、中骨、小骨及确定重大原因（一般从5M1E即人Man、机Machine、料Material、法Method、测Measure、环Environment六个方面全面找出原因）；
④ 与会人员热烈讨论，依据重大原因进行分析，找到中原因或小原因，绘至因果图中；
⑤ 因果图小组要形成共识，把最可能是问题根源的项目用红笔或特殊记号标识；
⑥ 记入必要事项
应用要点及注意事项：
① 确定原因要集合全员的知识与经验，集思广益，以免疏漏；
② 原因解析愈细愈好，愈细则更能找出关键原因或解决问题的方法；
③ 有多少品质特性，就要绘制多少张因果图；
④ 如果分析出来的原因不能采取措施，说明问题还没有得到解决，要想改进有效果，原因必须要细分，直到能采取措施为止；
⑤ 在数据的基础上客观地评价每个因素的主要性；
⑥ 把重点放在解决问题上，并依5W2H的方法逐项列出，绘制因果图时，重点先放在“为什么会发生这种原因、结果”，分析后要提出对策时则放在“如何才能解决”；
Why——为何要做？（对象）
What——做什么？（目的）
Where——在哪里做？（场所）
When——什么时候做？（顺序）
Who——谁来做？（人）
How——用什么方法做？（手段）
How much——花费多少？（费用）
⑦ 因果图应以现场所发生的问题来考虑；
⑧ 因果图绘制后，要形成共识再决定要因，并用红笔或特殊记号标出；
⑨ 因果图使用时要不断加以改进。

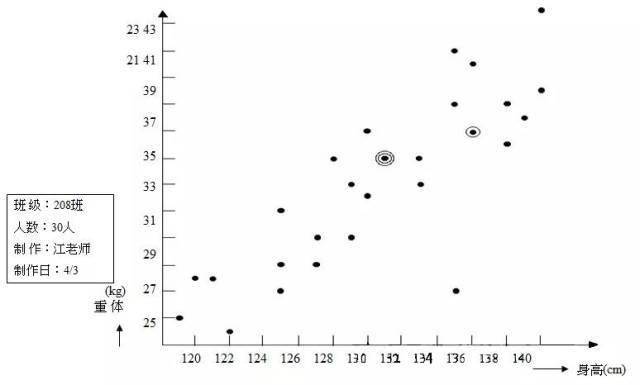

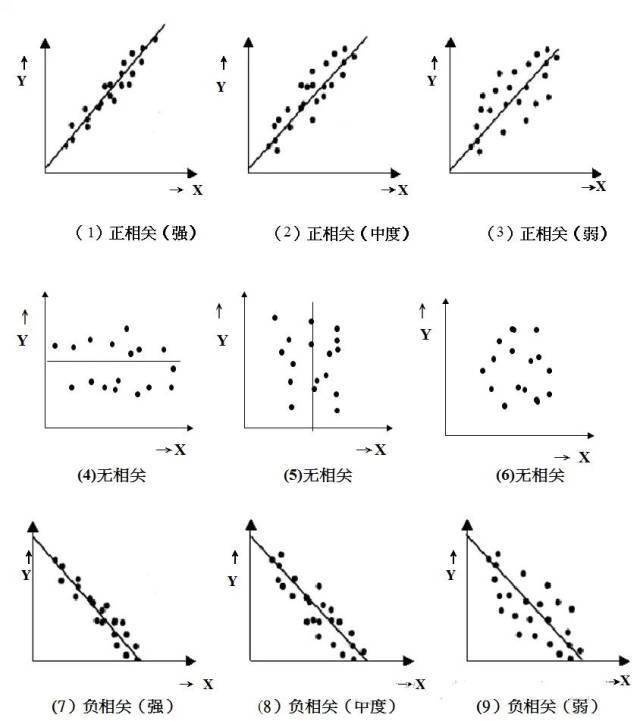

将因果关系所对应变化的数据分别描绘在X-Y轴坐标系上,以掌握两个变量之间是否相关及相关的程度如何,这种图形叫做“散布图”，也称为“相关图”。
目的：
1. 知道两组数据（或原因与结果）
2. 依据各种可能影响原因层别绘制散布图，可找出最适的要因。
3. 检视是否为不相关。
实施步骤：
1. 收集相对应数据，至少30组以上，并且整理写到数据表上。
2. 找出数据之中的最大值和最小值。
3. 画出纵轴与横轴刻度，计算组距。
4. 将各组对数据标示在座标上。
5. 记录必要事项。
应用要点及注意事项：
① 两组变量的对应数至少在30组以上，最好50组至100组，数据太少时，容易造成误判；
② 通常横坐标用来表示原因或自变量，纵坐标表示效果或因变量；
③ 由于数据的获得常常因为5M1E的变化，导致数据的相关性受到影响，在这种情况下需要对数据获得的条件进行层别，否则散布图不能真实地反映两个变量之间的关系；
④ 当有异常点出现时，应立即查找原因，而不能把异常点删除；
⑤ 当散布图的相关性与技术经验不符时，应进一步检讨是否有什么原因造成假象。

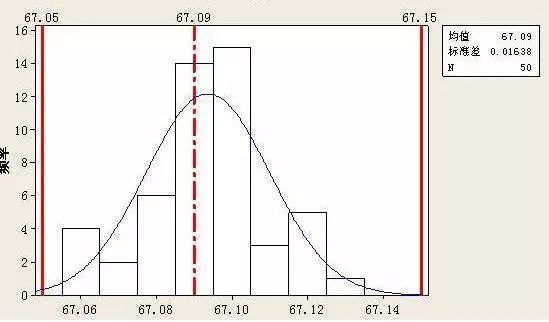

直方图是针对某产品或过程的特性值，利用常态分布（也叫正态分布）的原理，把50个以上的数据进行分组，并算出每组出现的次数，再用类似的直方图形描绘在横轴上。
实施步骤：
① 收集同一类型的数据；② 计算极差（全距）R=Xmax-Xmin；③ 设定组数K：K=1+3.23logN
④ 确定测量最小单位，即小数位数为n时，最小单位为10-n；
⑤ 计算组距h，组距h=极差R/组数K；
⑥ 求出各组的上、下限值第一组下限值=X min-测量最小单位10-n/27第二组下限值（第一组上限值）=第一组下限值+组距h；
⑦ 计算各组的中心值，组中心值=（组下限值+组上限值）/2；
⑧ 制作频数表；
⑨ 按频数表画出直方图。
直方图的常见形态与判定:
① 正常型：是正态分布，服从统计规律，过程正常；
② 缺齿型：不是正态分布，不服从统计规律；
③ 偏态型：不是正态分布，不服从统计规律；
④ 离岛型：不是正态分布，不服从统计规律；
⑤ 高原型：不是正态分布，不服从统计规律；
⑥ 双峰型：不是正态分布，不服从统计规律；
⑦ 不规则型：不是正态分布，不服从统计规律。

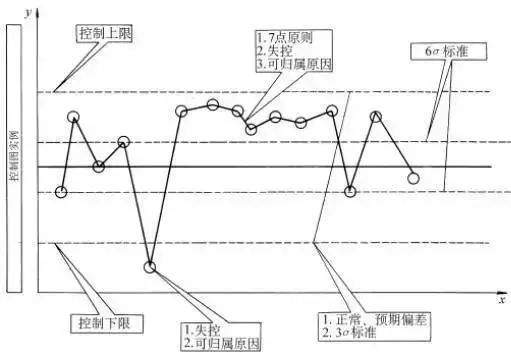

控制图又称为管制图。由美国的贝尔电话实验所的休哈特(W.A.Shewhart)博士在1924年首先提出，管制图使用后，就一直成为科学管理的一个重要工具，特别在质量管理方面成了一个不可或缺的管理工具。
控制图法就是这样一种以预防为主的质量控制方法，它利用现场收集到的质量特征值，绘制成控制图，通过观察图形来判断产品的生产过程的质量状况。控制图可以提供很多有用的信息，是质量管理的重要方法之一。
它是一种有控制界限的图，用来区分引起质量波动的原因是偶然的还是系统的，可以提供系统原因存在的信息，从而判断生产过程是否处于受控状态。控制图按其用途可分为两类，一类是供分析用的控制图，用控制图分析生产过程中有关质量特性值的变化情况，看工序是否处于稳定受控状；再一类是供管理用的控制图，主要用于发现生产过程是否出现了异常情况，以预防产生不合格品。
QC七大手法是质量管理及改善运用的有效工具。丰富的图表能帮助企业尽可能全面地收集并分析数据，从而辅助相关人员决策。这也是企业导入质量软件时要着重考量的内容。

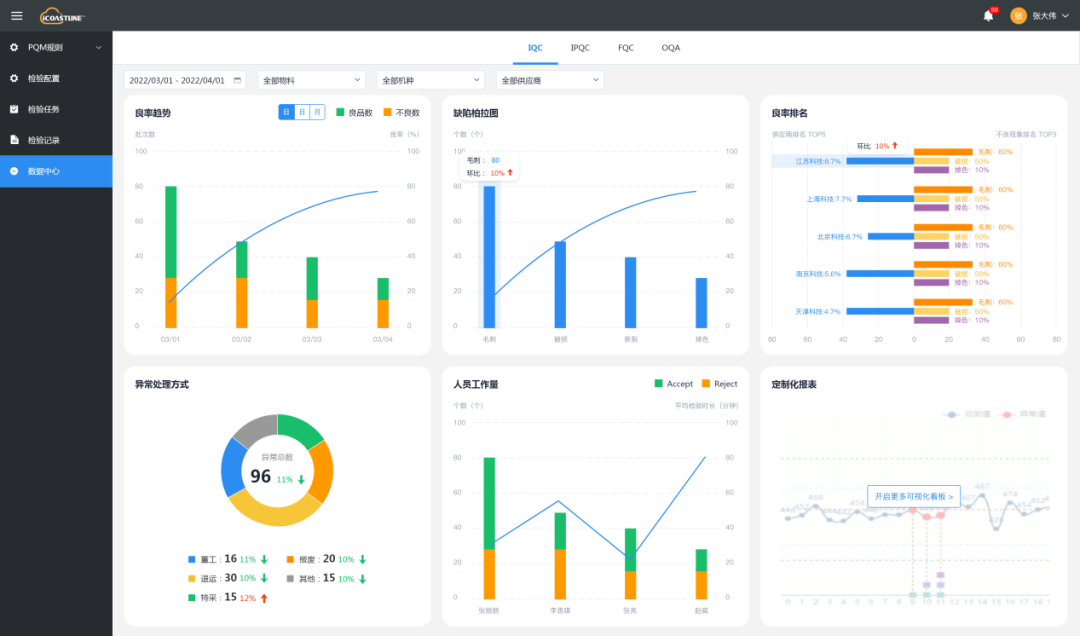

海岸线科技的PQM（专业版QMS）在系统内集成了多元的质量看板，如制程直通率，制造良率，供应商来料良率，缺陷柏拉图，异常分布图，根因分析图，不合格状态分布图，严重等级分布图，处理响应失效趋势图，供应链质量周报等，让质量信息层层传递。简而言之，PQM完全可以覆盖生产质量管理的基础及进阶使用。
