FMEA实战｜参数图（P-Diagram）怎么做？案例手把手教学

FMEA中的参数图（P-Diagram），通过结构化分析，将“输入、输出、可控与不可控因素”串联成一张风险地图，让模糊问题变成可量化、可控制的参数。

如今，越来越多企业已将参数图纳入核心流程，用于预防设计缺陷、拦截工艺波动。本文将用结合案例，手把手教你掌握参数图工具，助你快速落地实战。

参数图是FMEA中“化繁为简”的核心工具，它通过一张图回答三个关键问题：

1. 系统要做什么？（理想功能）

2. 哪些因素可控？哪些不可控？（控制因素 vs. 噪声因素）

3. 输入如何转化为输出？（逻辑链路）

五大要素的“角色定位”

• 输入（Input）：系统的“食材”，为取得期望结果而输入的内容，是对实现系统所需的信息源的描述。

• 控制因素（Control Factors）：工程师手中的“调节旋钮”，可主动优化（如公差设定、工艺窗口）。

• 噪声因素（Noise Factors）：隐藏在暗处的“破坏者”，如材料波动、环境变化、用户误用。

• 输出（Output）：最终交付的“结果”，判断是否合格的标准。

• 功能要求（Function Requirement）：系统的“使命”，例如“在极端温度下稳定传递扭矩”。

为什么参数图能“未雨绸缪”？

• 对DFMEA：在设计阶段预判噪声因素（如用户超载、环境腐蚀），避免“纸上设计”脱离实际场景。

• 对PFMEA：在制造阶段锁定工艺波动源（如设备老化、来料偏差），防止小波动引发大问题。

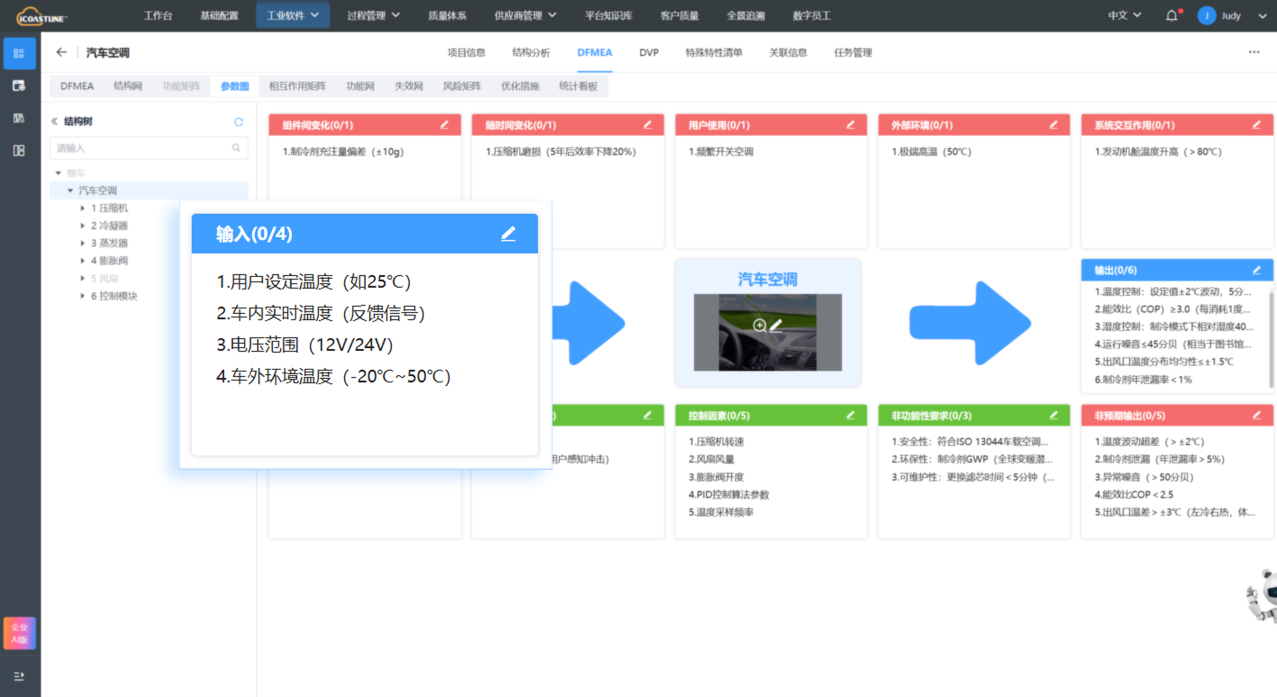

信号输入：用户指令与环境反馈

• 用户设定温度（如25℃）、风量档位；

• 车内实时温度（传感器数据）、车外环境温度。

设计输入：工程师的“配方参数”

• 硬件参数：压缩机排量（如120cc/r）、冷凝器表面积（1.5m²）、制冷剂类型（R1234yf）；

• 软件参数：PID控制算法、温度采样频率（1次/秒）。

环境输入：不可忽视的“外部变量”

• 极端温度（-20℃~50℃）、湿度（20%~95%）、太阳辐射强度。

输入的价值：定义系统能力的边界。例如：制冷剂充注量直接决定蒸发温度，影响制冷效率

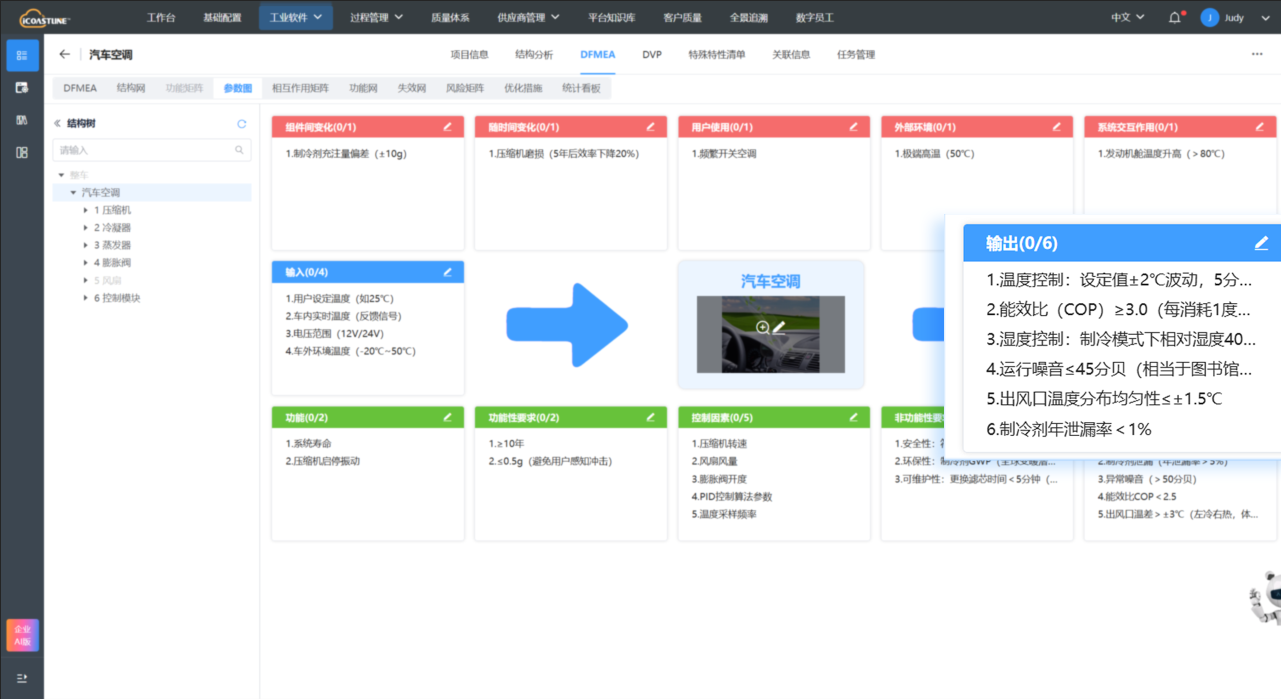

2. 预期输出（Output）：系统的“承诺交付”

功能性输出（必须达标）：

• 温度控制：设定值±2℃波动，5分钟内降温10℃；

• 能效比（COP）≥3.0（每消耗1度电，至少输出3kW冷量）；

• 湿度控制：制冷模式下相对湿度40%~60%。

非功能性输出（影响用户体验）：

运行噪音≤45分贝（相当于图书馆环境声）；

出风口温度分布均匀性≤±1.5℃；

制冷剂年泄漏率＜1%。

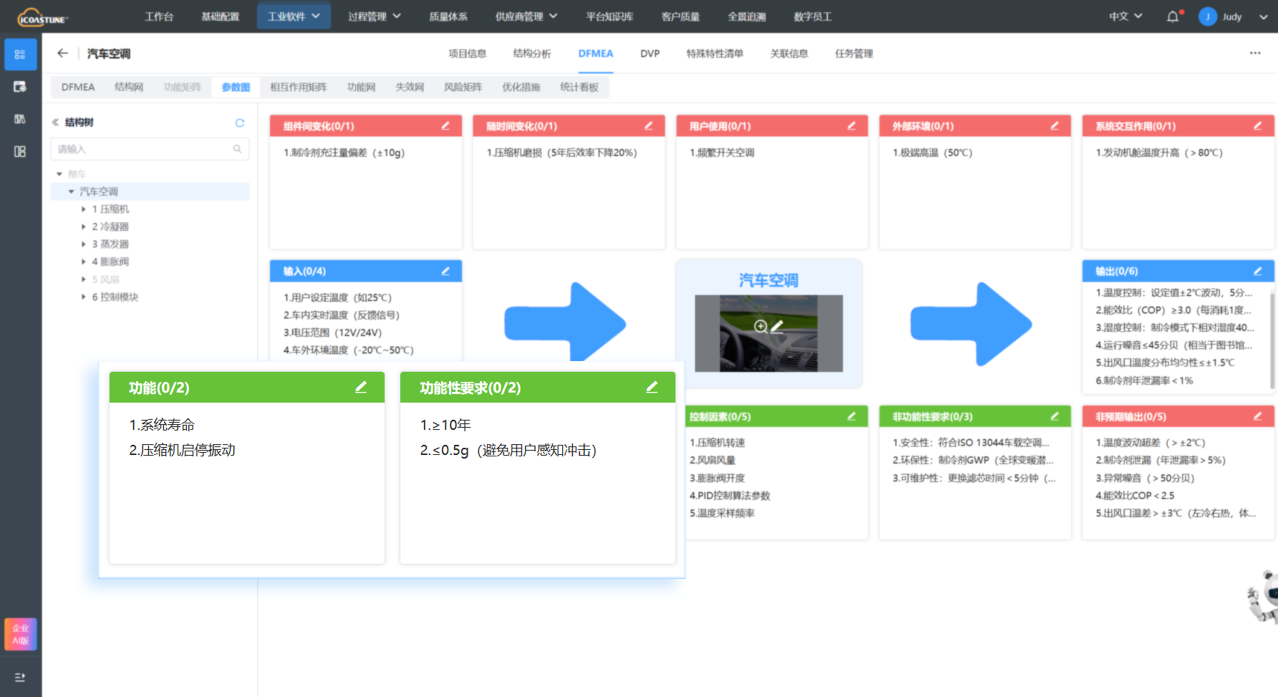

3. 功能性要求：系统的“及格线”

性能边界：

• 在50℃环境温度下，出风口温度≤10℃；

• 压缩机启停振动≤0.5g（避免用户感知冲击）。

可靠性要求：

• 系统寿命≥10年（或等效于3万次启停循环）；

• MTBF（平均无故障时间）≥5000小时。

4. 非功能性要求：隐藏的“加分项”

• 安全性：符合ISO 13044车载空调安全标准（如制冷剂不可燃）；

• 环保性：制冷剂GWP（全球变暖潜能值）＜150；

• 可维护性：更换滤芯时间＜5分钟（无需专用工具）。

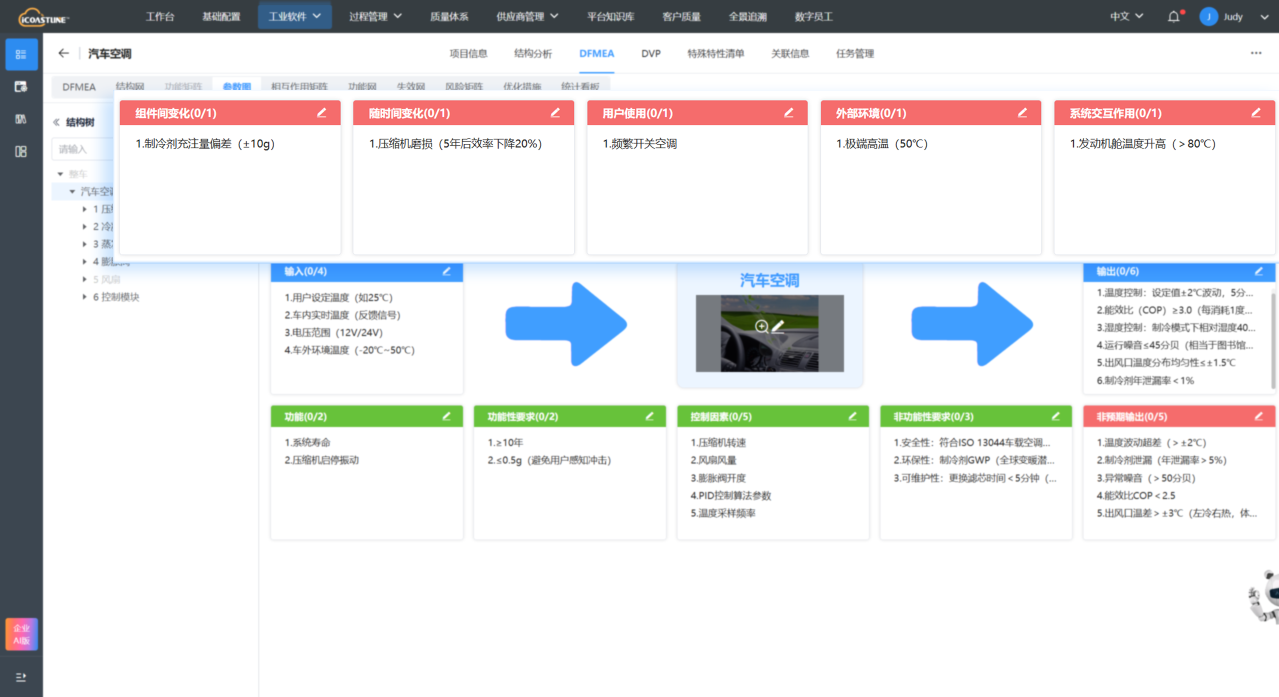

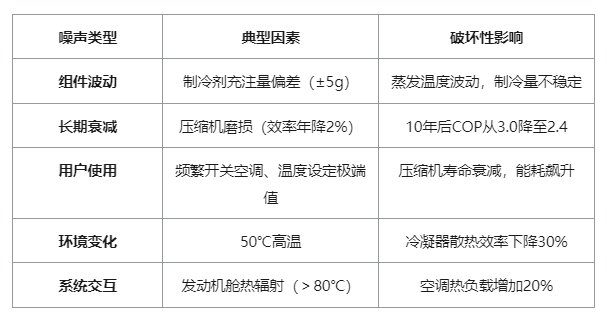

5. 噪声因子（Noise Factors）：风险的“罪魁祸首”

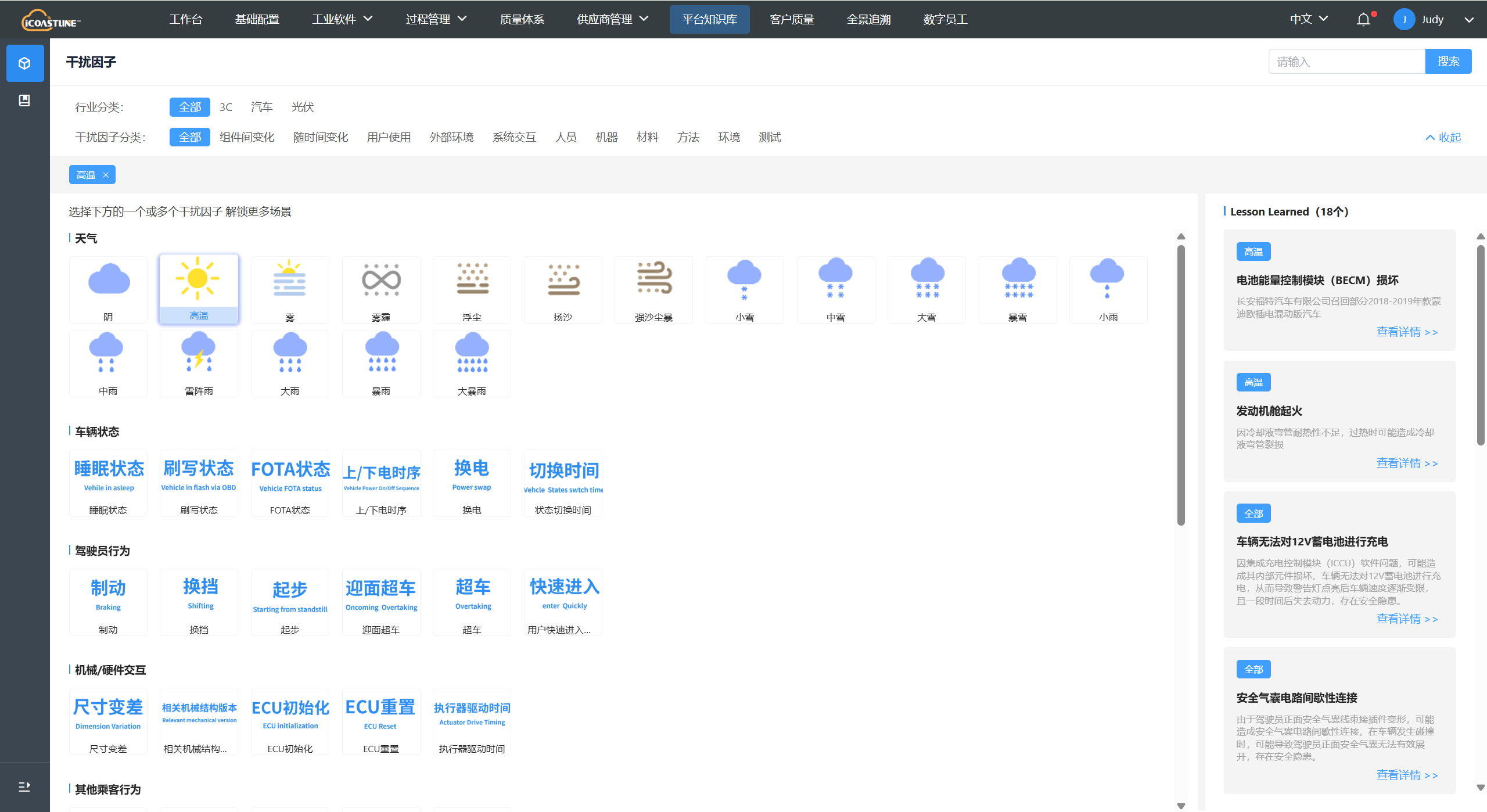

图：链企云平台-干扰因子库

硬件设计：

• 压缩机变频技术（转速范围800~6000rpm）；

• 冷凝器双风扇设计（高温时强制散热）；

• 膨胀阀电子控制（开度精度±2%）。

软件策略：

• 动态风量控制（根据温差自动调节风速）；

• 过热保护逻辑（冷凝器温度＞70℃时降频运行）。

7. 非预期输出（Unintended Output）：风险的“显性化”

功能失效：

• 高温环境下出风口温度＞15℃；

• 能效比COP＜2.5（电耗翻倍，用户投诉续航缩水）。

体验缺陷：

• 压缩机噪音＞50分贝（堪比室内谈话声）；

• 出风口温差＞±3℃（左冷右热，体感不适）。

DFMEA与PFMEA的侧重点

• DFMEA：关注用户场景、环境边界、系统交互噪声（如电机扭矩波动）；

• PFMEA：聚焦工艺波动（如设备精度衰减、来料批次差异）。

量化分析比“经验推测”更可靠

用仿真、DOE、SPC数据验证参数敏感性，例如：通过Minitab分析发现，渗碳层深度每增加0.1mm，疲劳寿命提升12%。

跨部门协作“扫盲区”

设计、工艺、供应商、售后共同参与噪声因素识别（例如：售后反馈用户超载行为）。

参数图不是“纸上建模”，而是连接设计理想与用户现实的桥梁。
